3D LAB & SUPPLY CHAIN - CREAZIONE RAPIDA DI MODELLI, PROTOTIPI E RICAMBI IN 3D per la LOGISTICA e la SUPPLY CHAIN

3DLAB per la LOGISTICA e la SUPPLY CHAIN

PRIMA PARTE: COSA C’ENTRA LA LOGISTICA CON IL 3D?

SECONDA PARTE: TINKERCAD IN 10 MOSSE

TERZA PARTE: IL CONTEST!

3D LAB - Il MATERIALE E L'IMMAGINARIO

Il laboratorio di stampa 3D permette in modo diretto e pratico di sperimentare l'intero ciclo di ideazione e realizzazione, fino alla stampa fisica di oggetti ideati e disegnati dai partecipanti.

Durante il laboratorio potremo conoscere il mondo della stampa 3D e approfondire gli ambiti di utilizzo, le tecnologie di stampa, i diversi materiali, le possibilità di applicazione.

Con una intuitiva applicazione di progetto 3D disegneremo il modello di un oggetto da stampare. Utilizzeremo poi diversi sistemi per cercare oggetti utili, creare modelli di pezzi di ricambio, opere, mappe e... foto 3D!

0 - INTRO:

Obiettivi:

Conoscere il mondo della stampa 3D attraverso gli ambiti di utilizzo, le tecnologie di stampa, i materiali, le possibilità di realizzazione
Riconoscere le prospettive nel campo dell'industria manifatturiera, meccanica, ricambi, scienza, arte...
Analizzare la rivoluzione per la manifattura, la logistica e la supply chain:

personalizzazione del prodotto e piccoli volumi di prodotto
scorte da azzerare e gestione del magazzino,
pezzi di ricambio on-demand,
filiera corta e stampa sul posto o in zona
rapid prototyping
reverse eng. e
pezzi unici!

Sperimentare la possibilità a livello personale e professionale di immaginare, disegnare, creare e stampare un oggetto 3D
Valutare costi, benefici, limiti e potenzialità della stampa 3D
Sperimentare l'intero ciclo di realizzazione fino alla stampa fisica
Confrontare diversi materiali e costi di stampa attraverso broker e terzisti
...3D ignites creativity!?

L'IMMAGINARIO E IL SUO MATERIALE

LE PAROLE DEL 3D, le domande, le curiosità del mondo della stampa 3D...
GLI AMBITI: dove (non) si utilizza il 3D
TECNOLOGIE e MATERIALI: diverse tecnologie, diversi materiali. dalle termoplastiche al titanio
FORMATI: stl, obj, gcode...
STAMPANTI: tipi, costi, marche, modelli, mercati...
IL GIRO COMPLETO: dalla ricerca alla creazione, dalla preparazione alla stampa, strumenti, metodi e attività

NON SOLO PLASTICA

Stampare in 3D, non solo plastica...
Anche titanio (Bugatti) e acciao (Turbina, FormLabs, Metal-X, polvere, punta a fusione)
carta (Arkè),
carbonio (Roboze),
con laser
Multijet Fusion, trasparenze, elasticità e colori (HP)
large scale (Reprap)
additive vs traditional (intro, costi 2:40, forgiatura e resistenza 9:30)
modelli per fusioni

...E NON SOLO PICCOLI OGGETTI!

Stampa 3D architettonica
Realizzare una barca in 72 ore con la (più grande) stampante 3D
... e il primo ponte stampato in 3D

NON SOLO PER ESPERTI E GRANDI AZIENDE...

La storia delle valvole per le maschere da respirazione e di Alessandro - progetto ISINNOVA di Brescia

1 - PENSARE IN 3D:

3D INTRO, PERCHE' LA TERZA DIMENSIONE: (PDF)

tecnologie,
regole di fabbricazione,
il processo di stampa,
supply chain,
rapid prototyping,
geometrie complesse,
personalizzazione,
accessibilità,
precisione,
scansione 3D

STAMPA 3D: RIVOLUZIONE DELLA MANIFATTURA 3D (con iscrizione gratuita) E DELLA CATENA DI FORNITURA (SUPPLY CHAIN)

1 | 3D Printing Technology
2 | Rapid Prototyping
3 | Local Manufacturing
4 | On-demand Manufacturing
5 | Customisation
6 | Sustainability (additive)
7 | Access
8 | Complexity

PROGETTARE PER IL 3D: in 10 videoclip (con iscrizione gratuita) e dritte iniziare a stampare in modo corretto: angoli, ponti, spessori, orientamento, margini di tolleranza, pieni e vuoti, superficie di base, resistenza, punte, limiti di stampa

DISEGNARE IN 3D: vai alle TINKERCAD challenges qui sotto per la prima sfida!

-------------------------------------

2 - E ORA ALL'OPERA:

-------------------------------------

Adesso tocca a te.

Rispondi QUI al FORM di ideazione e passa alle sfide.

Ecco le 7+ sfide per la creazione in 3D.

SFIDA A) TINKERCAD! COME IMPARO A MODELLARE NELLE TRE DIMENSIONI IN 10 MOSSE
SFIDA B) CREATE YOUR TAG! IL PRIMO OGGETTO REALIZZATO DA TE
SFIDA C) REVERSE ENGINEERING!!! ricreare PEZZI DI RICAMBIO introvabili
SFIDA D) SEARCH! C'è tanta roba là fuori sulla rete. Da trovare.
SFIDA E) RAPID PROTOTYPING MODELLARE DA ZERO
SFIDA F) EARTH! TERRAIN 3D il più bel paesaggio 3D del pianeta
SFIDA G) PHOTO 3D la tua foto... in tre dimensioni!
SFIDA H) DESIGN CHALLENGES

Supera i livelli e torna qui dopo ogni sfida per caricare i tuoi file.

attenzione al nome del file che carichi!! per esempio:

TAG-cognome.stl

carica il tuo file 3D in formato STL

su teams

oppure

oppure carica qui

Buon lavoro!

SFIDA A) TINKERCAD!

SAPER VEDERE E DISEGNARE IN TRE DIMENSIONI

1) ATTIVA IL TUO SPAZIO DI LAVORO 3D

e inserisci il nickname (soprannome) che ti ha fornito Marcello

Ti troverai nello spazio di lavoro Tinkercad in cui creare e modificare i tuoi primi progetti 3D.

2) iscriviti gratuitamente a weareprintlab con la email della scuola (Free Trial --> 7 days free trial --> sign up now)

3) Quando sei pronto QUI trovi le 10 challenge della prima sfida

con difficoltà crescente per imparare quello che serve per disegnare e modellare in 3D. entra e comincia subito!

ATTENZIONE: Per superare ogni livello, nella scheda hai a disposizione 3 risorse, tienile sempre d'occhio:

l'immagine finale in fondo alla scheda è la challenge da superare!
un video tutorial per scoprire i segreti di COME si fa (quello con i sottotitoli)
un link per copiare il progetto Tinkercad da cui partire a creare - copia e modifica (solo la challenge 2 non ha il link: si parte da zero creando un nuovo progetto, quello dei tre edifici)

4) Quando hai superato una challenge alza la mano e fai vedere

il risultato per superare la sfida e continuare

qui trovi i poster dedicati ai passi appena superati

se serve c'è anche un tutorial TINKERCAD design e slide

fatto? bene, complimenti! ora hai nelle mani i 10 strumenti principali per il disegno in tre dimensioni.

Sei pronto per la prossima sfida??

SFIDA B) CREATE YOUR TAG!

CREARE DA ZERO... IL PRIMO OGGETTO: LA TAG PERSONALIZZATA PER IL TUO ZAINO (O DA REGALARE)

TAG PER LO ZAINO,

per esempio... plate3D - e mille altri modi....

... a proposito di slicing:

SFIDA C) REVERSE ENGINEERING

rifare pezzi mancanti o stampare pezzi di ricambio...

ti presento il "reverse engineering"

il tappo del manubrio! ebbene si, ne ho perso uno...

molta stima e riconoscenza per chi lo disegna e modella uguale da stampare e usare sulla bici!

a disposizione per le misure c'è il tappo originale, grazie!

oltre le misure... un altro modo per ricostruire un oggetto è la scansione 3D!

con uno scanner 3D

oppure con un software e tante fotografie (fotogrammetria), per esempio con Beholder o Zephyr

SFIDA D) SEARCH!

ALLA RICERCA DI 3D (e download)

Cerca un oggetto che potrebbe esserti utile nelle piattaforme segnalate qui sotto, scegli bene....

fai il download del modello in formato .stl e caricalo per la valutazione.

usa sempre un nome chiaro per il file, per esempio: sfidaC-nome-nomeoggetto.stl

THINGIVERSE: https://www.thingiverse.com/

MYMINIFACTORY:

YOUMAGINE: https://www.youmagine.com/designs/popular/education?state=34

YEGGI: https://www.yeggi.com/

GRABCAD: https://grabcad.com/library

... SI PUO' STAMPARE QUESTO IN ACCIAIO? QUANTO COSTA? il servizio di stampa in 60+ materiali in plastica, resine, metalli...

fai un preventivo: craftcloud get a quote e shapeways

l'esempio di Weerg con quotazione

SFIDA E) RAPID PROTOTYPING

CREA UN OGGETTO DA ZERO

Prima di mandare in produzione in larga scala un prodotto occorre provarlo, vederlo, ottimizzarlo per l'uso che se ne desidera fare. è questo il momento del rapid prototyping. Con le competenze di modellazione che hai sviluppato immagina (in 3D) e realizza il modello di un oggetto che può essere utile ottenere stampato prima della produzione di massa.

Puoi trovare oggetti da modificare in Tinkercad, cercarli in rete, collaborare con gruppi di compagni, aggiungere dettagli, modificare e creare come vuoi tu.

L'obiettivo finale: un file in formato .stl da caricare per essere selezionato e stampato!

All'opera! buon lavoro.

SFIDA F) EARTH! TERRAIN 3D

dai dati altimetrici del mondo rilevati dalla NASA alla stampa di valli e montagne.

crea il più bel paesaggio 3D sul pianeta e caricalo per la stampa...

SISTEMA BASE: map2stl.com (https://jthatch.com/Terrain2STL/ - tutorial)
SISTEMA AVANZATO: http://touchterrain.geol.iastate.edu/ (scegli i dati base della mappa in alto a destra, per tutto il mondo)

Qualche trucco da chiedere, provare e cercare?

la dimensione dell'area (è troppo piccola oppure enorme?), è interessante? non si apprezzano i particolari oppure è troppo a "pixel"?
la verticalità delle montagne può essere un po' spinta verso l'alto?!
i laghi e il mare (water) si possono mettere in evidenza rispetto alle coste??
se vuoi modificarlo in tinkercad, semplifica il modello e poi importa.

SFIDA G) PHOTO 3D!

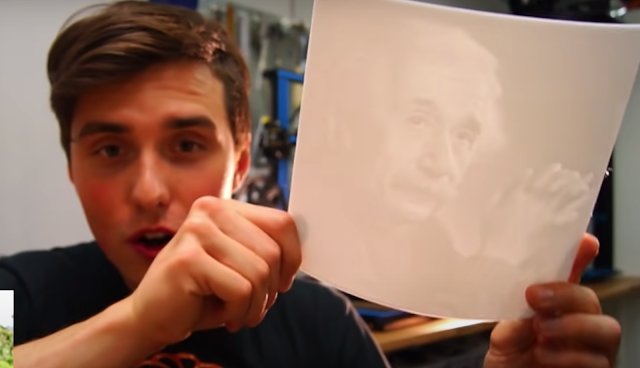

litofania, ovvero la tua foto... in tre dimensioni!

https://3dp.rocks/lithophane/

video tutorial e tips per creare la tua foto 3D

SFIDA H) DESIGN CHALLENGES

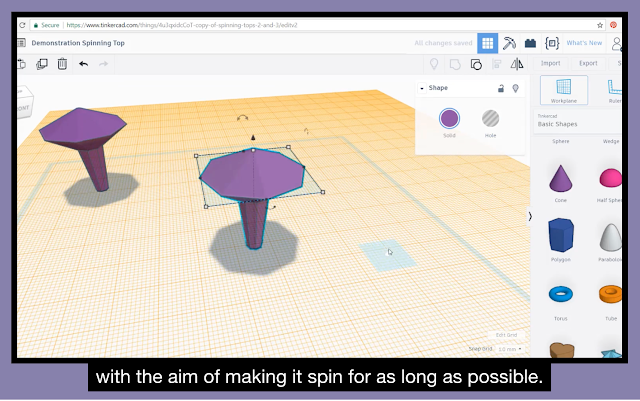

SPINNING Challenge!

Design and 3D print a spinning top with the aim of making it spin for as long as possible.

The spinning top must be 3D printed in a single piece
The spinning top must be optimized for 3D printing without the need for support material
The spinning top must fit within a build volume of 50x50x50mm

https://learn.weareprintlab.com/resource/spinning-tops/

WHISTLE Challenge!

Design a whistle that has aesthetic and functional qualities that would be suitable for use by sports referees.

Your whistle must be 3D printed in a single piece
Your whistle must be within the build volume of 70x40x30mm
You must create a minimum of 3 prototypes with different design aspects

https://learn.weareprintlab.com/resource/whistles/

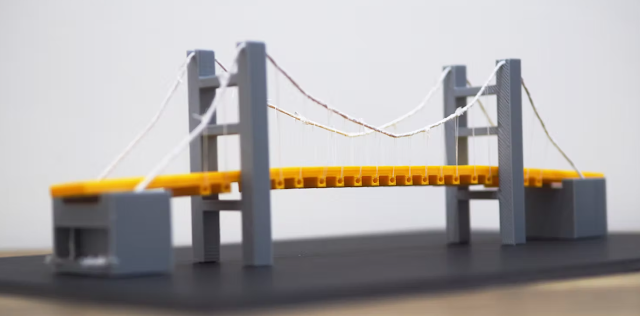

THE BRIDGE

In this project, you will be designing and 3D printing a model of a bridge! Bridges are structures that carry a road or path over obstacles such as rivers and railways. This project focuses on a specific type of bridge called suspension bridges, which can span extremely long distances.

https://learn.weareprintlab.com/resource/suspension-bridges/

--------------------------------------------------------------------------

3 - NOW PRINT!

ORA SI STAMPA...
